Монтаж гидроизоляции на скатных крышах с двумя вентиляционными зазорами
- Монтаж
Кровля с двумя вентиляционными зазорами — это устаревшая конструкция, которую использовали, когда на рынке еще не было современных строительных материалов, таких как супердиффузионные мембраны. В то время для защиты утеплителя использовались в основном «недышащие» материалы — полиэтиленовые и полипропиленовые плёнки. Они не способствовали отведению влаги.
С применением супердиффузионных мембран кровлю можно сконструировать быстрее, проще и дешевле. По сравнению с современными решениями, кровля с двумя вентиляционными зазорами представляется более сложной в монтаже. При её устройстве трудно избежать ошибок, которые впоследствии негативно скажутся на функционале. В результате кровлю придется перебирать и монтировать заново.

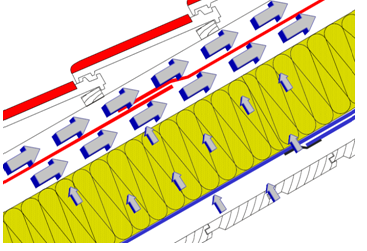

Особенности обустройства утеплённой кровли с двумя вентиляционными зазорами
Для обустройства кровли этого типа используются три вида строительных плёнок:
- гидроизоляционные плёнки ONDUTISS SMART D и бюджетном варианте — ONDUTISS BASIC D — между двумя вентиляционными зазорами: с зазором к кровельному покрытию и вторым зазором к утеплителю;
- ветрозащитные плёнки ONDUTISS SMART А или ONDUTISS PRO А — их укладывают на утеплитель, чтобы защитить его от выдувания ветром, а также от пыли и внешних загрязнений.
- пароизоляционные плёнки ONDUTISS SMART B, ONDUTISS PRO B или ONDUTISS BASIC B со стороны отапливаемого помещения. Здесь возможно применение плёнки ONDUTISS PRO Frame House, специально разработанной для каркасных домов. В качестве пароизоляционного слоя можно использовать также плёнку с металлизированным слоем, отражающим инфракрасное излучение ONDUTISS PRO Termo+ или ONDUTISS SMART Termo.
Последовательность монтажа
- В кровле такой конструкции важно создать вентиляционный канал для отвода влажного воздуха. Поэтому утеплитель укладывают ниже верхней грани стропил на 50–80 мм.
- На утеплитель устанавливают ветрозащиту. Плёнку монтируют полотнищами необходимой длины по направлению от карниза к коньку.
- Гидроизоляционную плёнку нарезают на полотнища необходимой длины и монтируют снизу вверх — от карниза к коньку. При монтаже оставляют вентиляционные зазоры: к кровельному покрытию и к утеплителю.
- В районе конька в гидроизоляционной плёнке марки D оставляют зазор 100–120 мм, чтобы пар из нижнего вентиляционного канала беспрепятственно удалялся.
- Плёнку закрепляют на стропилах при помощи строительного степлера с небольшим провисанием в 10–20 мм, чтобы обеспечить отвод стекающего конденсата.
- Полотна монтируют с нахлёстом не менее 80 мм, места нахлёста герметизируют монтажной лентой ONDUTISS Double Scotch.
- Плёнку фиксируют брусками сечением минимум 50×50 мм, закрепляя их вдоль стропил. Высота брусков будет образовывать верхний вентиляционный зазор.
- На бруски, фиксирующие плёнку, монтируют обрешётку, а затем устанавливают кровельное покрытие.
- С внутренней стороны устанавливают слой пароизоляции. Для этого полотна пароизоляционной плёнки укладывают с нахлёстом 80 мм, обязательно их герметично проклеивают и закрепляют вдоль стропил брусками.
Подкровельный конденсат будет удаляться через верхний вентиляционный зазор. Для этого обеспечивают доступ воздуха в вентиляционные каналы в районе карниза и его выход из-под кровли в районе конька.
